Característiques del producte
●Nova tecnologia DSP de 32-bits
●Soroll de vibració ultra baix
● Alta segmentació incorporada
● Funció d'ajust automàtic d'encesa de paràmetres
●El control de corrent variable redueix molt l'escalfament del motor
● El corrent es redueix automàticament a la meitat quan el conductor està quiet
●Motor pas a pas bifàsic de 4, 6, 8 cables
● Entrada de senyal diferencial d'aïllament òptic o entrada de nivell alt i baix de control d'IO
●Un conductor pot conduir dos motors, amb una bona sincronització de la velocitat del motor
●La configuració actual és convenient i es pot seleccionar arbitràriament entre 2.1-7.2A
●L'interval de configuració del segment de velocitat és de 40-900RPM
●Amb sobretensió, baixa tensió, sobreintensitat i altres funcions de protecció
Especificacions elèctriques del producte
|
Paràmetres |
EO860AH-IO |
|||
|
Min |
Típic |
Màx |
Unitat |
|
|
Corrent de sortida[PK] |
0.1 |
- |
7.2(6.0 RMS) |
A |
|
Tensió d'alimentació |
24 |
48 |
75 |
Vac |
|
Port de senyal de control de nivell de tensió |
4.5 |
5 |
24 |
Vdc |
|
Senyal lògica corrent |
6 |
10 |
16 |
mA |
|
Senyal d'entrada Amplada mínima del pols |
1.5 |
- |
- |
nosaltres |
|
Interval de velocitat |
40 |
|
900 |
RPM |
|
Resistència d'aïllament |
100 |
- |
- |
MΩ |

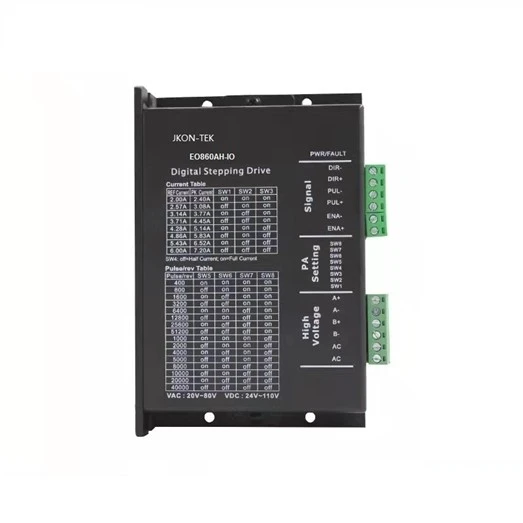

Diagrama del producte
Dimensió del producte (UNITAT: mm)
CONFIGURACIÓ ACTUAL
1）Configuració del corrent de treball (dinàmic).
|
Corrent de pic de sortida |
Corrent mitjà de sortida |
SW1 |
SW2 |
SW3 |
Configuració actual |
|
Per defecte[2.0A] |
ON |
ON |
ON |
Quan SW1, SW2, SW3 estan configurats a OFF/OFF/OFF, el corrent requerit es pot establir mitjançant el programari de PC, el valor màxim és 7,20A i la resolució és 0,1A. Si no s'estableix, el corrent per defecte és de 2,0 A. |
|
|
3.08A |
2.57A |
OFF |
ON |
ON |
|
|
3.77A |
3.14A |
ON |
OFF |
ON |
|
|
4.45A |
3.71A |
OFF |
OFF |
ON |
|
|
5.14A |
4.28A |
ON |
ON |
OFF |
|
|
5.83A |
4.86A |
OFF |
ON |
OFF |
|
|
6.52A |
5.43A |
ON |
OFF |
OFF |
|
|
7.20A |
6.00A |
OFF |
OFF |
OFF |
|
2）Configuració actual (estàtica).
El corrent de repòs es pot configurar mitjançant l'interruptor DIP SW4, OFF significa que el corrent de repòs s'estableix a la meitat del corrent dinàmic i ON significa que el corrent de repòs és el mateix que el corrent dinàmic. En l'ús general, SW4 s'ha de configurar a OFF per reduir la generació de calor del motor i el controlador i millorar la fiabilitat. Després de 400 ms de la parada del tren de polsos, el corrent es redueix automàticament a la meitat (60 per cent del valor real) i el poder calorífic es redueix teòricament al 30 per cent.
Configuració de velocitat
|
[RPM] |
SW5 |
SW6 |
SW7 |
SW8 |
Descripció |
|
Per defecte[40] |
ON |
ON |
ON |
ON |
Quan SW5, SW6, SW7, SW8 estan tots ON, el segment de velocitat de la unitat adopta la velocitat interna predeterminada de la unitat: l'usuari estableix la velocitat del motor mitjançant el programari de PC ProTuner o el depurador STU, el valor mínim és 1, la resolució és 1. , i el valor màxim és de 1200 RPM. |
|
50 |
OFF |
ON |
ON |
ON |
|
|
60 |
ON |
OFF |
ON |
ON |
|
|
70 |
OFF |
OFF |
ON |
ON |
|
|
80 |
ON |
ON |
OFF |
ON |
|
|
90 |
OFF |
ON |
OFF |
ON |
|
|
100 |
ON |
OFF |
OFF |
ON |
|
|
150 |
OFF |
OFF |
OFF |
ON |
|
|
200 |
ON |
ON |
ON |
OFF |
|
|
250 |
OFF |
ON |
ON |
OFF |
|
|
350 |
ON |
OFF |
ON |
OFF |
|
|
450 |
OFF |
OFF |
ON |
OFF |
|
|
550 |
ON |
ON |
OFF |
OFF |
|
|
650 |
OFF |
ON |
OFF |
OFF |
|
|
750 |
ON |
OFF |
OFF |
OFF |
|
|
800 |
OFF |
OFF |
OFF |
OFF |
Funció d'autoajustament
El controlador pot completar automàticament la identificació dels paràmetres del motor i l'autoajustament dels paràmetres d'ajust intern dins dels 400 ms després de l'encesa; quan el motor, la tensió d'alimentació i altres condicions canvien, realitzeu un autoajustament, en cas contrari, el motor pot funcionar de manera anormal.Tingueu en compte que el control IO no es pot introduir en aquest moment, el senyal de direcció no s'ha de canviar i el senyal d'habilitació no es pot connectar.
Nota: aquest tipus de controlador té la funció d'ajustar automàticament els paràmetres d'encesa i també pot coincidir amb els paràmetres del motor especificat.
