Presentació del producte

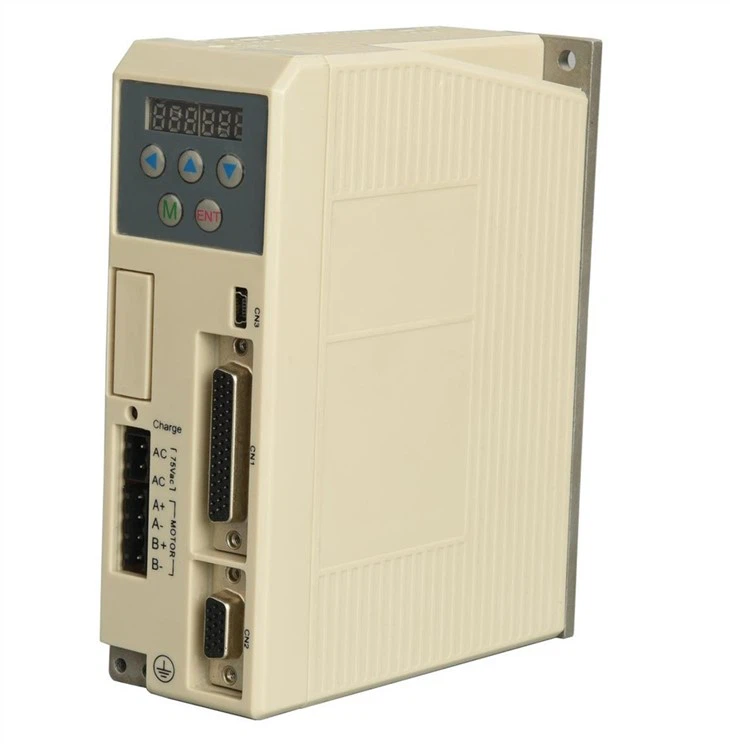

EC758 és un servoaccionament híbrid que té una pantalla LCD per mostrar alguns paràmetres de treball, i aquest model és una entrada d'alimentació CA.
Especificació del producte
Especificacions elèctriques | ||||
Paràmetres | EC758 | |||
Min | Típic | Màx | Unitat | |
Corrent de sortida[PK] | 1.0 | - | 8 | A |
Tensió d'alimentació | 20 | 60 | 75 | VAC |
Corrent d'entrada lògica | 7 | 10 | 20 | mA |
Tensió d'entrada lògica | 5 | 5 | 24 | Vdc |
Ample de pols d'alt nivell | 1.5 | nosaltres | ||
freqüència de pols | 0 | - | 200 | kHz |
Resistència d'aïllament | 100 | - | - | MΩ |
Precisió de control d'error de posició | - | ±1 | - | PULSO |
MAX ACC (sense càrrega) | - | 100 | - | RPM/MS |
Protecció contra sobretensió Tensió | 90 | 92 | 94 | VAC |
Precisió del control de velocitat | - | ±2 | - | RPM |
Diagrama del producte
Característiques del producte:
² El corrent de sortida s'ajustarà automàticament en funció de la càrrega
² El valor MAX del corrent de sortida continu és 8.0A
² Tenir la funció de port indicador del problema
² Pot acceptar l'ordre fora de línia de pols/direcció diferencial
² El control vectorial avançat i la tecnologia de freqüència variable redueixen molt l'escalfament del motor
² Resposta al pols Freqüència de fins a 500 KHz (200 KHz per defecte)
² El nombre de lleves de pols per cercle establert pel programari Protuner o DIP
² El nivell d'entrada del senyal de pols, direcció i fora de línia és compatible 5 ~ 24V
² Protecció de sobreintensitat, baixa tensió i sobretensió
² Apliqueu la tecnologia de control proper FOC i SVPWN
² Amb la funció de depuració TTL sèrie RJ45, cal utilitzar el nostre cable de depuració sèrie
² Utilitzeu-lo per a la mida del marc del motor pas a pas de bucle tancat 86
Dimensió del producte (unitat: mm)
Definició del port del producte
Port de senyal de control (44 DB NEDLE HEAD)
| |||
Número de terminal | Símbols | Nom | Explicació |
3 | PUL més | Entrada de pols positiu | Nivell de 5V- 24V compatible senyal
|
4 | PUL- | Entrada negativa de pols | |
5 | DIR plus | Entrada positiva direccional | |
6 | DIR- | Entrada negativa direccional | |
7 | ALM plus | Sortida positiva del senyal d'alarma | Sortida de col·lector obert OC, el nivell MAX pull-up 24V, corrent de sortida màxima 100mA |
8 | ALM- | Sortida negativa del senyal d'alarma | |
9 | PEND plus | senyal de posició Terminal de sortida positiva | |
10 | PENDENT- | Terminal de sortida negativa del senyal de posició | |
11 | ENA plus | Activa l'entrada positiva | Nivell de 5V- 24V compatible senyal
|
12 | ENA- | Activa l'entrada negativa | |
Port de senyal del codificador (15 DB NEDLE HEAD) | ||
Número de terminal | Símbols | Nom |
1 | EA＋ | Entrada positiva del canal del codificador A |
2 | EB＋ | Entrada positiva del canal B del codificador |
3 | GND | Codificador GND |
11 | EA－ | Entrada negativa del canal del codificador A |
12 | EB－ | Entrada negativa del canal B del codificador |
